Compteurs de chaleur à ultrasons

Précision maximale pendant des années avec le principe de jet libre à ultrasons.

Dispositifs de mesure à ultrasons de Techem

Les compteurs de chaleur Techem vous offrent la solution adéquate quelles que soient la configuration de montage et les diverses exigences. Qu'il s'agisse de petits ou de gros débits, nos compteurs de chaleur équipés d’un calculateur électronique tourné vers l'avenir permettent une transmission à distance des données par radio ou M-Bus. Il n’est donc plus nécessaire de fixer des rendez-vous de relevé dans les appartements.

En outre: disponible en option sur les circuits de froid ou de froid/chaleur combinés.

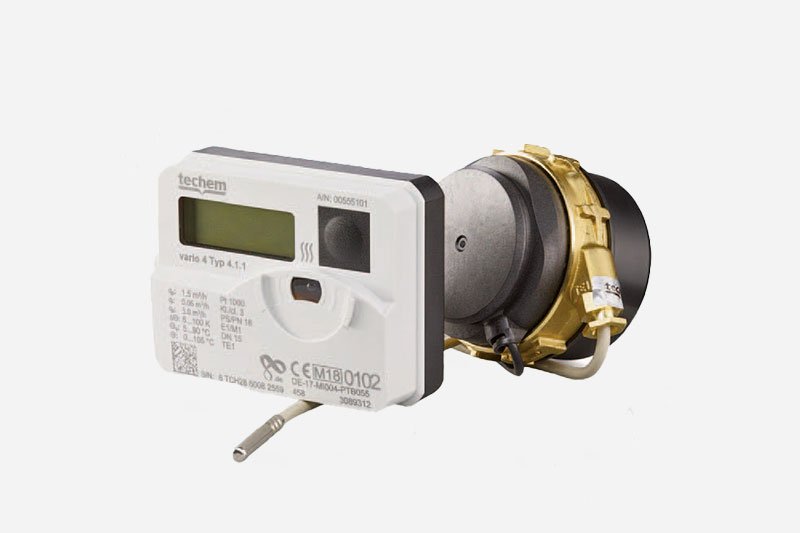

Le radio compteur à ultrasons de la dernière génération Techem est à la fois unité arithmétique, débitmètre et capteur de température. Le débit est mesuré sur le principe de jet libre à ultrasons avec un maximum de précision. Avec un effort d‘installation minimal.

Le compteur à ultrasons est polyvalent: utilisé principalement dans le secteur résidentiel, mais satisfait parfaitement aussi dans les stations de transfert des systèmes de chauffage urbain.

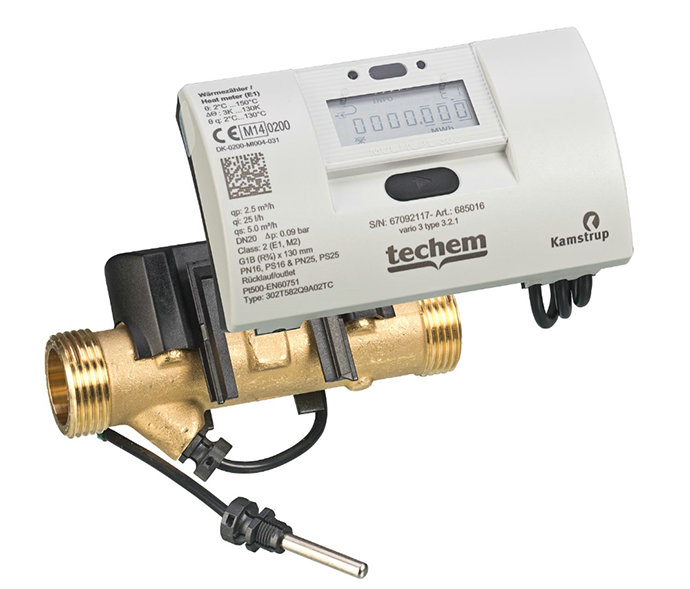

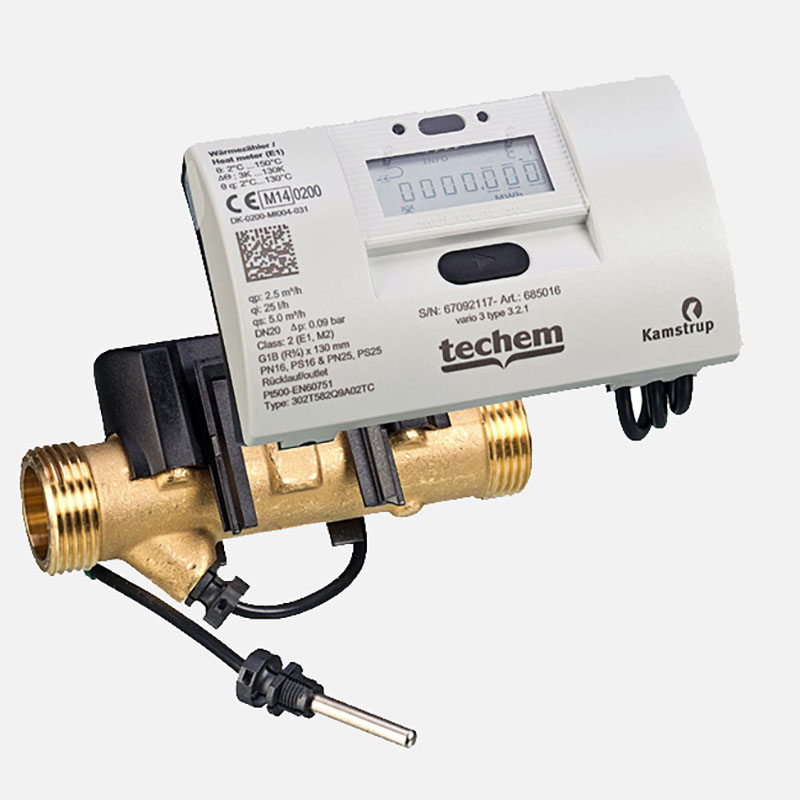

Le Multical 303 est essentiellement préparé en usine pour le monitoring de l‘équipement et de l‘énergie. Donc installer, connecter et tout de suite les fonctionnalités centrales sont opérationnelles à cent pour cent. En plus, dès le début le compteur avertit de manière fiable toute présence d‘encrassement ou d’air dans la conduite.

Le module radio est pré-assemblé et opérationnel.

Caractéristiques - Compteur d’énergie compact à ultrasons Multical 303

  • Précision et stabilité de mesure maximale grâce au principe de mesure de débit par ultrasons, même les plus petits débits sont détectés avec précision
  • Pile de longue durée jusqu’à 16 ans
  • Aucune usure mécanique: mesure du débit sans pièces mobiles
  • Nombreuses fonctions d’affichage et de mémoire pour le service et la statistique
  • Design compact, unité arithmétique amovible, interface optique
  • Aucun tronçon de stabilisation dans l‘entrée ou la sortie n‘est nécessaire
  • Position de montage au choix, même en suspension
  • Disponible en compteur de chaleur, de froid ou combiné chaleur/froid
  • Capteur de température du circuit de retour intégré dans le raccord

Le compteur de chaleur est basé sur le principe à ultrasons éprouvé. Il est pratiquement sans entretien. En raison du simple réglage, les configurations sont aisément faites depuis les touches frontales du compteur. Grâce au module M-Bus intégré, la lecture annuelle, y compris les valeurs de fin de mois, est effectuée sans entrer dans l'appartement.

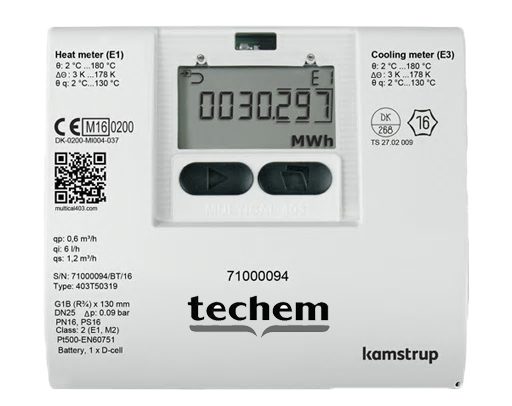

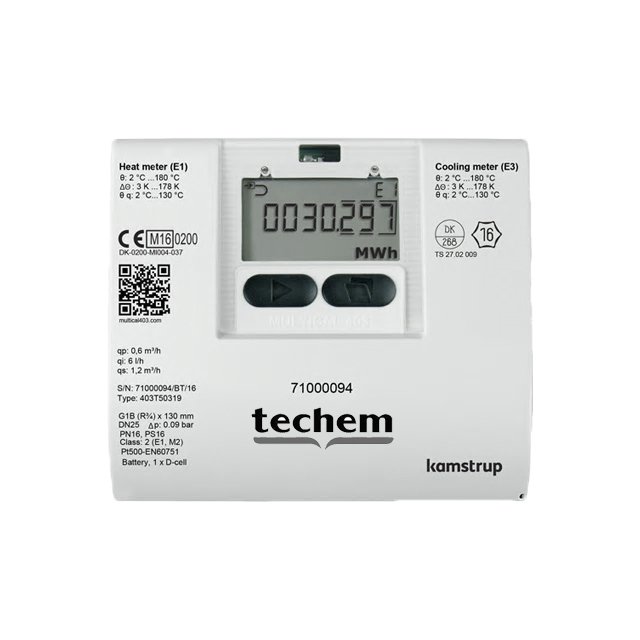

Le volume est mesuré en utilisant une technique à ultrasons bidirectionnelle selon la méthode de la différence du temps de transit. Cette méthode garantit un résultat précis et d’une stabilité à long terme. Le Multical 403 est utilisé en tant que compteur divisionnaire, de groupe ou comme mesure dans les stations de transfert des systèmes de chauffage urbain. En fonction de la situation, d’autres capteurs de température PT500 peuvent être montés. L'unité arithmétique à display LC a de nombreuses fonctions d’affichage et de mémoire pour le service et la statistique.

Caractéristiques – Compteur de chaleur compact à ultrasons Multical 403

  • Sélection installation du capteur de débit en avance ou retour sur la touche frontale
  • Précision et stabilité de mesure maximale grâce au principe de mesure de débit par ultrasons, même les plus petits débits sont détectés avec précision
  • Aucune usure mécanique: mesure du débit sans pièces mobiles
  • Nombreuses fonctions d’affichage et de mémoire pour le service et la statistique
  • autosurveillance permanente du système de mesure à ultrasons avec avertissement en présence d’air, de fort encrassement ou d’autre influence négative
  • Unité arithmétique amovible
  • Aucun tronçon de stabilisation dans l'entrée ou la sortie n'est nécessaire.
  • Position de montage au choix, même en suspension
  • Jusqu’à qp 2.5 m3/h un capteur de température peut être vissé directement dans le débitmètre
  • Variantes de relevé : optique ou M-Bus
  • qp 1.5 jusqu’à 15.0 m3/h

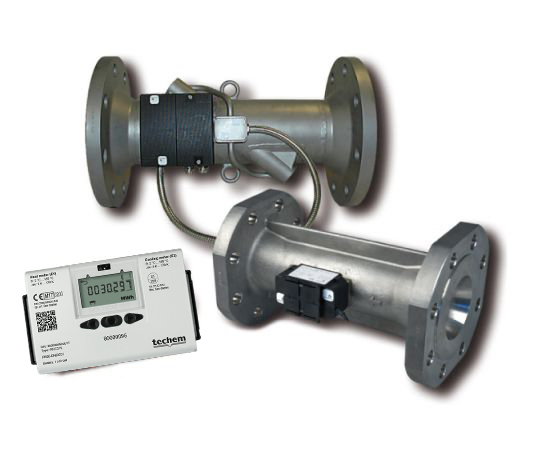

L’unité arithmétique Multical 603 est la base d’une mesure précise de l’énergie. De plus, ce produit ne laisse aucune question sans réponse en termes de flexibilité. De nombreuses combinaisons de capteurs de débit et de capteurs de température pour presque toute configuration.

Unité arithmétique

L‘unité arithmétique électronique type Multical 603, programmable au jour de référence, travaille avec des débitmètres mécaniques ainsi qu‘avec des capteurs de débit selon le principe à ultrasons. Sur place, la position de montage est programmable dans le circuit d’avance ou de retour. Le Multical 603 dispose d‘un écran LCD avec éclairage arrière multi-fonctionnel pour afficher, par exemple, l‘énergie, la consommation de chaleur de l’année précédente, la date de référence, le débit, la température du circuit d’avance et de retour, la différence de température, la puissance, le volume, les jours d‘exploitation, le numéro de série, les fonctions individuelles tarifaires, l’histoire du mémoire de 24 mois, de vastes jauges de diagnostic, etc.

En plus de l‘interface optique intégrée pour la lecture et le service, il est préparé à être équipé a posteriori avec des modules d‘interface supplémentaires pour M-Bus, sortie d‘impulsions ou sortie analogique (4-20 mA). Au lieu de la pile à 10 ans, un bloc d’alimentation 230 V ou 24 V peut être installé.

Caractéristiques - Compteur de chaleur split à ultrasons

  • Disponible en version compteur de chaleur, de froid ou de chaleur/froid combinés
  • Affichage facile à lire avec éclairage arrière
  • Enregistreur de données, les intervalles programmables d‘années à minutes
  • Configuration de la position de montage sur place (circuit d’avance ou de retour)
  • Détection automatique de la taille du débitmètre à ultrasons (Auto detect)
  • Deux emplacements de module: modules d‘interface facile à intégrer dans des systèmes de construction: par ex. M-Bus, LON, Modbus, BACnet
  • Coefficient de performance annuel (CPA) de la pompe à chaleur à tout moment sous contrôle: avec un compteur d’électricité, le Multical 603 fait partie de l‘optimisation opérationnelle.
  • Intégration dans le système radio Techem par le module sortie d’impulsions installé (interface radio à impulsions optionnel)
  • Précision et stabilité de mesure maximale grâce au principe de mesure de débit par ultrasons
  • Aucune usure mécanique: mesure du débit sans composants mobiles
  • Même les plus petits débits sont saisis avec précision
  • Aucun tronçon de stabilisation dans l'entrée ou la sortie n'est nécessaire
  • Position de montage au choix, même en suspension
  • 2 capteurs de température libres
  • qp 1.5 jusqu‘à 100.0 m3/h

Textes d’appel d’offres

  • Reprenez sans difficulté nos textes dans les appels d’offres.



Calculateur de dimensionnement

  • Le moyen rapide pour une conception optimale des techniques de mesure dans les circuits de chauffage fermés.
